Przekaźnik kontroli poziomu cieczy AFR1

Przekaźnik kontroli poziomu cieczy AFR1

Przekaźnik kontrolny AFR1

zdj. Przekaźnik kontrolny AFR1

Przekaźniki AFR1 służy do wykrywania obecności cieczy na poziomach zamontowanych sond kontaktronowych. Pozwala na utrzymywania stanów minimum i maksimum kontrolowanej cieczy w zakresie wyznaczonym przez użytkownika. Zawiera źródło napięcia sterowniczego 8 VAC dla czujników pływakowych. Przekaźnik współpracuje z czujnikami poziomu cieczy, przepływu cieczy, które znajdują się w naszej ofercie. W zestawie znajduje się gniazdo przekaźnika z montażem na szynę DIN.

Schemat podłączenia


zdj. W zestawie podstawka przekaźnika PF083A - schemat podłączenia

Zastosowanie
Przykład 1.
Utrzymanie poziomu cieczy w zbiorniku (Wypompowanie) - po spadku poziomu cieczy do stanu MIN (rozwarty czujnik MIN ) styk pomocniczy zostanie przełączony w pozycję 5 i wyłączy się pompa. Po osiągnięciu stanu MAX (czujnik MAX zwarty) styk przekaźnika przełącza się w pozycję 6 i pompa włączy się. Urządzenie utrzymuje stan cieczy pomiędzy czujnikami MIN i MAX odpowiednio przełączając stan styku pomocniczego pomiędzy 5 i 6 (włączając i wyłączając pompę). Cykl pracy można odwrócić zmieniając połączenia pompy z pinu 6 na 5 (Dolewanie).

Przykład zastosowania - utrzymanie poziomu cieczy w zbiorniku (wypompowanie).


Przekaźnik AFR1 - zastosowanie z dwoma czujnikami zamocowanymi na dowolnym poziomie.


Przykład 2.
Zabezpieczenie pompy przed suchobiegiem (Wypompowanie) - po spadku poziomu cieczy do stanu MIN (rozwarty czujnik MIN) styk pomocniczy zostanie przełączony w pozycję 5 i wyłączy się pompa. Po osiągnięciu stanu MIN (czujnik MIN zwarty) styk przekaźnika przełącza się w pozycję 6 i pompa włączy się. Urządzenie zabezpiecza pompę przed pracą poniżej poziomu MIN odpowiednio przełączając stan styku pomocniczego pomiędzy 5 i 6 (włączając i wyłączając pompę).

Przykład zastosowania - zabezpieczenie pompy przed suchobiegiem.


Przekaźnik AFR1 - zastosowanie z czujnikiem pływakowym pojedynczym HT19.


Przekaźnik AFR1 - zastosowanie z czujnikiem przepływu.

idź do sklepu
Napisz opinię
Czujnik poziomu cieczy HT-ZPC8

Czujnik poziomu cieczy HT-ZPC8

Czujnik poziomu cieczy HT-ZPC8 Mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.). Odporny na działanie kwasów i zasad. Czujnik posiada pływak wyposażony w magnes, który przesuwa się pionowo wzdłuż rurki prowadzącej pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu. Montuje się je zazwyczaj w pokrywie zbiornika, tak więc mogą służyć do kontroli górnego poziomu cieczy. rys. Wymiary czujnik poziomu cieczy HT-ZPC

idź do sklepu
Czujnik poziomu cieczy HT19 M10

Czujnik poziomu cieczy HT19 M10

Czujnik poziomu cieczy HT-19-M10  Mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.). Czujnik posiada pływak wyposażony w magnes, który podnosi lub opada pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu. Montuje się je zazwyczaj w dnie lub pokrywie zbiornika, tak więc mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Poprzez zmianę położenia pływaka uzyskuje się zmianę funkcji kontaktronu ze zwiernego

idź do sklepu
Czujnik poziomu cieczy HT19 3/4

Czujnik poziomu cieczy HT19 3/4

Czujnik poziomu cieczy HT19 3/4  Mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.). Czujnik posiada pływak wyposażony w magnes, który podnosi lub opada pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu. Montuje się je zazwyczaj w dnie lub pokrywie zbiornika, tak więc mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Poprzez zmianę położenia pływaka uzyskuje się zmianę funkcji kontaktronu ze zwiernego n

idź do sklepu
Czujnik poziomu cieczy HT100

Czujnik poziomu cieczy HT100

Czujnik poziomu cieczy HT-100  Mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.). Czujnik posiada pływak wyposażony w magnes, który przesuwa się pionowo wzdłuż rurki prowadzącej pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu znajdującego się w rurce. Montuje się je zazwyczaj w dnie lub pokrywie zbiornika, tak więc mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Wykonane ze stali nierdzewnej z możl

idź do sklepu
Czujnik poziomu cieczy HT150

Czujnik poziomu cieczy HT150

Czujnik poziomu cieczy HT-150  Mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.). Czujnik posiada pływak wyposażony w magnes, który przesuwa się pionowo wzdłuż rurki prowadzącej pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu znajdującego się w rurce. Montuje się je zazwyczaj w dnie lub pokrywie zbiornika, tak więc mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Wykonane ze stali nierdzewnej z możl

idź do sklepu

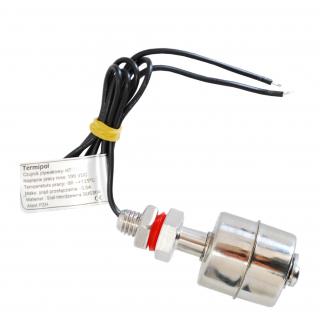

Czujnik poziomu cieczy HT45

Czujnik poziomu cieczy HT45

Czujnik poziomu cieczy HT-45  Mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.). Czujnik posiada pływak wyposażony w magnes, który przesuwa się pionowo wzdłuż rurki prowadzącej pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu znajdującego się w rurce. Montuje się je zazwyczaj w dnie lub pokrywie zbiornika, tak więc mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Wykonane ze stali nierdzewnej z możli

idź do sklepu
Czujnik poziomu cieczy HT75

Czujnik poziomu cieczy HT75

Czujnik poziomu cieczy HT-75  Mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.). Czujnik posiada pływak wyposażony w magnes, który przesuwa się pionowo wzdłuż rurki prowadzącej pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu znajdującego się w rurce. Montuje się je zazwyczaj w dnie lub pokrywie zbiornika, tak więc mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Wykonane ze stali nierdzewnej z możli

idź do sklepu
Czujnik poziomu cieczy HT275-2SL

Czujnik poziomu cieczy HT275-2SL

Czujnik poziomu cieczy HT-275-2 Mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.). Czujnik posiada dwa pływaki wyposażony w magnes, które przesuwają się pionowo wzdłuż rurki prowadzącej pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu. Montuje się je zazwyczaj w dnie lub pokrywie zbiornika, tak więc mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Poprzez zmianę położenia pływaka uzyskuje się zmianę

idź do sklepu
Czujnik poziomu cieczy HT275-2

Czujnik poziomu cieczy HT275-2

Czujnik poziomu cieczy HT-275-2 Mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.). Czujnik posiada dwa pływaki wyposażony w magnes, które przesuwają się pionowo wzdłuż rurki prowadzącej pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu. Montuje się je zazwyczaj w dnie lub pokrywie zbiornika, tak więc mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Poprzez zmianę położenia pływaka uzyskuje się zmianę

idź do sklepu

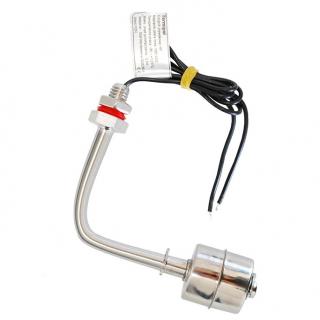

Czujnik poziomu cieczy HT78-SL

Czujnik poziomu cieczy HT78-SL

Czujnik poziomu cieczy HT-78-SL Mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.). Czujnik posiada pływak wyposażony w magnes, który przesuwa się pionowo wzdłuż rurki prowadzącej pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu. Montuje się je zazwyczaj w dnie lub pokrywie zbiornika, tak więc mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Poprzez zmianę położenia pływaka uzyskuje się zmianę funkcj

idź do sklepu
Czujnik poziomu cieczy HT200

Czujnik poziomu cieczy HT200

Czujnik poziomu cieczy HT-200 Mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.). Czujnik posiada pływak wyposażony w magnes, który przesuwa się pionowo wzdłuż rurki prowadzącej pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu. Montuje się je zazwyczaj w dnie lub pokrywie zbiornika, tak więc mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Poprzez zmianę położenia pływaka uzyskuje się zmianę funkcji

idź do sklepu
Czujnik poziomu cieczy HT120-2

Czujnik poziomu cieczy HT120-2

Czujnik poziomu cieczy HT-120-2  Mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.). Czujnik posiada pływak wyposażony w magnes, który przesuwa się pionowo wzdłuż rurki prowadzącej pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu. Montuje się je zazwyczaj w dnie lub pokrywie zbiornika, tak więc mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Poprzez zmianę położenia pływaka uzyskuje się zmianę funkcj

idź do sklepu

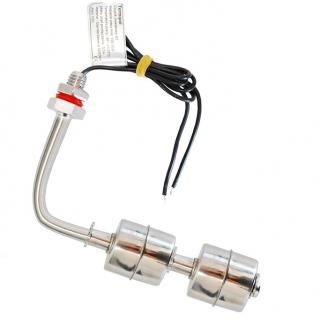

Czujnik poziomu cieczy HT115-2-SL
