Zestaw pomiar poziomu paliwa 0-2m MG14 + PS-B-02-420

Zestaw pomiar poziomu paliwa 0-2m MG14 + PS-B-02-420

Gotowy zestaw pomiarowy umożliwiający pomiar i nadzór poziomu paliwa w zbiorniku. Dzięki połączeniu urządzeń wyświetlających wynik pomiaru oraz czujnika możliwa jest ciągła kontrola poziomu przy użyciu jednego czujnika. Wbudowane cztery przekaźnikowe wyjścia alarmowe ALL (b. niski), AL (niski), AH (wysoki), AHH (b. wysoki) pozwalają uruchamiać urządzenia wykonawcze takie jak: pompa, elektrozawór itp.

Przykład zastosowania
rys. Schemat podłączenia z czujnikiem poziomu wody PS.

Miernik pełni funkcje wskaźnika panelowego, który umożliwia precyzyjną kontrole mierzonych parametrów w procesach przemysłowych jak i w domowych projektach. Dzięki zastosowaniu funkcji przelicznika możliwa jest szybka konwersja sygnału z czujnika na wartości potrzebne w pomiarze poziomu (mm, cm, m) lub ilość (litry). Urządzenie posiada dodatkowo funkcje dostrojenia się do zakresu sygnału wejściowego.
PRZELICZNIK SYGNAŁU WEJŚCIOWEGO (skalowanie sygnału z czujnika na wartość poziomu w cm)



Ustaw wartości dla minimalnego sygnału z czujnika (4 mA = 0 cm)
Ustaw wartości dla maksymalnego sygnału z czujnika (20 mA = 200 cm)
Dodatkowo można skalibrować wyświetlacz graficzny do własnego zbiornika:
PRZELICZNIK WARTOŚCI - WYŚWIETLACZ GRAFICZNY (skalowanie wartości w % do wysokości zbiornika)

Ustaw wartości dla wartości 0%  minimum zbiornika (0% = 0cm)
Ustaw wartości dla wartości 100%  max zbiornika (100% = 180cm)
Miernik posiada wbudowane cztery dowolnie programowalne, przekaźnikowe (3A) wyjścia alarmowe:

ALL (b. niski),
AL (niski),
AH (wysoki),
AHH (b. wysoki).

Wyjścia przekaźnikowe są odseparowane od zasilania czujnika i mogą służyć np. do zabezpieczenia pompy przed suchobiegiem, uruchamiana elektrozaworu dopełniającego poziom w zbiorniku lub podanie sygnału do centrali alarmowej itp.


Sterownik posiada duży czytelny wyświetlacz cyfrowy 4 znakowy oraz wyświetlacz graficzny 0~100%, pomocny w szybkiej ocenie procesu przemysłowego.


idź do sklepu
Napisz opinię
Zestaw do zbiorników pojazdów pożarniczych

Zestaw do zbiorników pojazdów pożarniczych

Zestaw do pomiaru wody w zbiornikach pojazdów pożarniczych Gotowy zestaw pomiarowy umożliwiający pomiar i nadzór poziomu wody w zbiorniku w pojeździe pożarniczym. Dzięki połączeniu urządzeń wyświetlających wynik pomiaru oraz czujnika możliwa jest ciągła kontrola poziomu przy użyciu jednego czujnika. Wbudowane cztery przekaźnikowe wyjścia alarmowe ALL (b. niski), AL (niski), AH (wysoki), AHH (b. wysoki) pozwalają uruchamiać urządzenia wykonawcze takie jak: pompa, elektrozawór itp. Przewód czujnika można p

idź do sklepu
Czujnik poziomu paliwa lub cieczy o wysokiej temperaturze PS-B-05-420

Czujnik poziomu paliwa lub cieczy o wysokiej temperaturze PS-B-05-420

Hydrostatyczny czujnik poziomu cieczy PS-B-05-420 Zatapialny czujnik ciśnienia wody. Ciśnienie wywierane przez wodę na czujnik przekazywane jest w formie sygnału prądowego (4 ~ 20 mA). Ciśnienie hydrostatyczne jest wprost proporcjonalne od zanurzenia. Czujnik jest przeznaczony do pracy w paliwach (olej napędowy, benzyna) jak również w wodzie i w cieczach o wysokich temperaturach (do 400°C). Kapilara czujnika wykonana jest ze stali nierdzewnej. Sygnał mierzonego ciśnienia cieczy przekazywany jest rurką do

idź do sklepu
Czujnik poziomu paliwa lub cieczy o wysokiej temperaturze PS-B-01-420

Czujnik poziomu paliwa lub cieczy o wysokiej temperaturze PS-B-01-420

Hydrostatyczny czujnik poziomu cieczy PS-B-01-420 Zatapialny czujnik ciśnienia wody. Ciśnienie wywierane przez wodę na czujnik przekazywane jest w formie sygnału prądowego (4 ~ 20 mA). Ciśnienie hydrostatyczne jest wprost proporcjonalne od zanurzenia. Czujnik jest przeznaczony do pracy w paliwach (olej napędowy, benzyna) jak również w wodzie i w cieczach o wysokich temperaturach (do 400°C). Kapilara czujnika wykonana jest ze stali nierdzewnej. Sygnał mierzonego ciśnienia cieczy przekazywany jest rurką do

idź do sklepu
Czujnik poziomu paliwa lub cieczy o wysokiej temperaturze PS-B-02-420

Czujnik poziomu paliwa lub cieczy o wysokiej temperaturze PS-B-02-420

Hydrostatyczny czujnik poziomu cieczy PS-B-02-420 Zatapialny czujnik ciśnienia wody. Ciśnienie wywierane przez wodę na czujnik przekazywane jest w formie sygnału prądowego (4 ~ 20 mA). Ciśnienie hydrostatyczne jest wprost proporcjonalne od zanurzenia. Czujnik jest przeznaczony do pracy w paliwach (olej napędowy, benzyna) jak również w wodzie i w cieczach o wysokich temperaturach (do 400°C). Kapilara czujnika wykonana jest ze stali nierdzewnej. Sygnał mierzonego ciśnienia cieczy przekazywany jest rurką do

idź do sklepu
Czujnik poziomu paliwa lub cieczy o wysokiej temperaturze PS-B-02-010

Czujnik poziomu paliwa lub cieczy o wysokiej temperaturze PS-B-02-010

Hydrostatyczny czujnik poziomu cieczy PS-B-02-010 Zatapialny czujnik ciśnienia wody. Ciśnienie wywierane przez wodę na czujnik przekazywane jest w formie sygnału napięciowego (0 ~ 10 V). Ciśnienie hydrostatyczne jest wprost proporcjonalne od zanurzenia. Czujnik jest przeznaczony do pracy w paliwach (olej napędowy, benzyna) jak również w wodzie i w cieczach o wysokich temperaturach (do 400°C). Kapilara czujnika wykonana jest ze stali nierdzewnej. Sygnał mierzonego ciśnienia cieczy przekazywany jest rurką

idź do sklepu
Zestaw pomiar poziomu cieczy 0-25cm SD8T + HT-R250

Zestaw pomiar poziomu cieczy 0-25cm SD8T + HT-R250

Zestaw poziomu cieczy PC250 Gotowy zestaw utrzymania poziomu cieczy umożliwiający nadzór i regulacje poziomu cieczy w procesach produkcyjnych.   Zastosowanie Zestaw pozwala na wyświetlanie aktualnego stanu oraz utrzymanie poziomu w ustawionym zakresie.W porównaniu do tradycyjnych czujników pływakowych w tym przypadku wystarczy jeden czujnik oraz regulator co zmniejsza koszty projektu. Dodatkowo dwa dostępne wyjścia alarmowe, oraz funkcja przeliczania jednostek na milimetry, litry, itp daje możliwość

idź do sklepu
Czujnik poziomu cieczy PS-02-420

Czujnik poziomu cieczy PS-02-420

Hydrostatyczny czujnik poziomu cieczy PS-02-420 Zatapialny czujnik ciśnienia wody. Ciśnienie wywierane przez wodę na czujnik przekazywane jest w formie sygnału prądowego (4 ~ 20 mA). Ciśnienie hydrostatyczne jest wprost proporcjonalne od zanurzenia. Czujnik jest przeznaczony do pracy w wodzie. Ciśnieniowy czujnik poziomu zazwyczaj montowany jest w pozycji wertykalnej (np w studni), zwisając na przewodzie. W przypadku gdy czujnik może być narażony na poruszanie się w trakcie pomiaru, pozycja czujnika musi

idź do sklepu
Ultradźwiękowy czujnik poziomu CU-05-420

Ultradźwiękowy czujnik poziomu CU-05-420

Ultradźwiękowy czujnik poziomu CU-05-420 Czujnik ultradźwiękowy o wysokiej dokładności pozwala na precyzyjny, ciągły, bezkontaktowy, bezobsługowy pomiar poziomu: płynów, past, proszków, granulatów, gruboziarnistych materiałów sypkich, itp. Na pomiar nie wpływają właściwości materiałów takich jak stała dielektryczna, gęstość, wilgotność. Zastosowanie czujników ultradźwiękowych w pomiarach poziomu jest rozwiązaniem sprawdzonym oraz ekonomicznym. Dodatkową zaletą jest łatwy montaż, instalacja oraz

idź do sklepu
Zestaw pomiar poziomu cieczy 0-1m SD8T + HT-R1000

Zestaw pomiar poziomu cieczy 0-1m SD8T + HT-R1000

Zestaw poziomu cieczy PC1000 Gotowy zestaw utrzymania poziomu cieczy umożliwiający nadzór i regulacje poziomu cieczy w procesach produkcyjnych. Zastosowanie Zestaw pozwala na wyświetlanie aktualnego stanu oraz utrzymanie poziomu w ustawionym zakresie.W porównaniu do tradycyjnych czujników pływakowych w tym przypadku wystarczy jeden czujnik oraz regulator co zmniejsza koszty projektu. Dodatkowo dwa dostępne wyjścia alarmowe, oraz funkcja przeliczania jednostek na milimetry, litry, itp daje możliwość dos

idź do sklepu
Zestaw pomiar poziomu cieczy 0-50cm SD8T + HT-R500

Zestaw pomiar poziomu cieczy 0-50cm SD8T + HT-R500

Zestaw poziomu cieczy PC500 Gotowy zestaw utrzymania poziomu cieczy umożliwiający nadzór i regulacje poziomu cieczy w procesach produkcyjnych.   Zastosowanie Zestaw pozwala na wyświetlanie aktualnego stanu oraz utrzymanie poziomu w ustawionym zakresie. W porównaniu do tradycyjnych czujników pływakowych w tym przypadku wystarczy jeden czujnik oraz regulator co zmniejsza koszty projektu. Dodatkowo dwa dostępne wyjścia alarmowe, oraz funkcja przeliczania jednostek na milimetry, litry, itp. daje możliwo

idź do sklepu

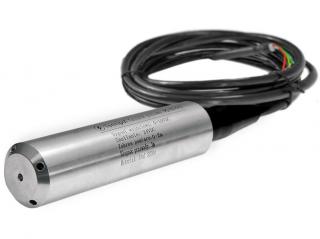

Czujnik poziomu cieczy PS-02-010
